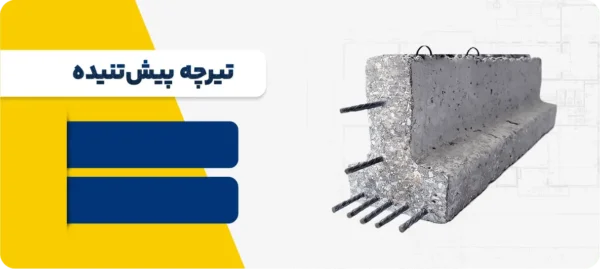

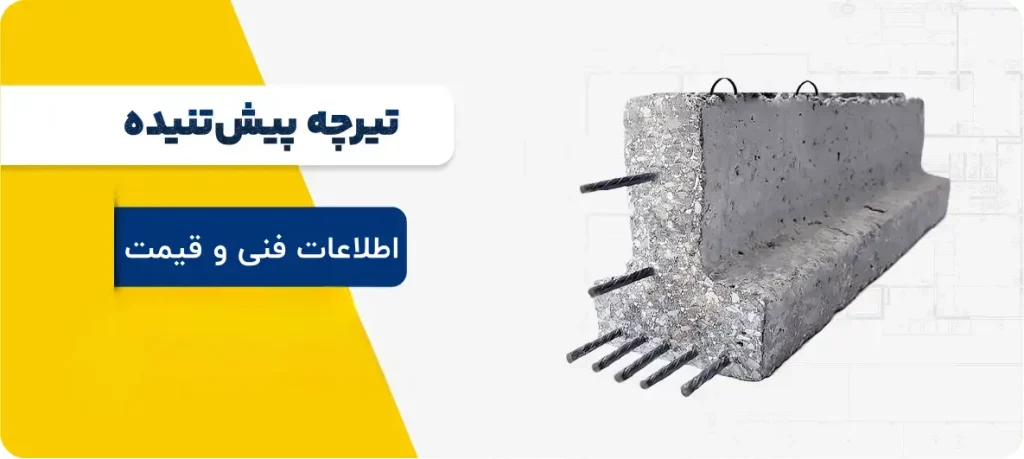

تیرچه پیش تنیده یک نوع تیرچه می باشد مانند تیرچه های پاشنه بتنی و فلزی که از میلگرد و بتن تشکیل شده است.
کاربرد تیرچه های پیش تنیده همانند تیرچه های دیگر می باشد و از لحاظ اجرایی تفاوت های اندکی دارند.
میلگرد های تیرچه پیش تنیده از یک نوع فولاد مخصوص پیش تنیدگی می باشد که پی سی وایر اسپیرال نامیده میشود(pc wire spiral)
سایز پی سی وایر اسپیرال در تیرچه پیش تنیده 5 میلی متر می باشد.
در هر تیرچه پیش تنیده بسته به طول تیرچه و بارگذاری 3 الی 7 رشته کابل پی سی وایر استفاده میشود.
برای مثال در بارگذاری مسکونی تعداد وایر به این شرح می باشد:
طول تیرچه 1 الی 5.4 متر تیرچه پیش تنیده سه وایره
طول تیرچه 5.5 الی 6.4 متر تیرچه پیش تنیده چهار وایره
طول تیرچه 6.5 الی 7.4 متر تیرچه پیش تنیده پنج وایره
طول تیرچه 7.5 الی 8.4 متر تیرچه پیش تنیده شش وایره
طول تیرچه 8.5 الی 12 متر تیرچه پیش تنیده هفت وایره
نوع بتن در تیرچه پیش تنیده : مطابق با استاندارد 2903-3 حداقل مقاومت فشاری 28 روزه تیرچه پیش تنیده C 35 می باشد.
میلگرد عرضی یا زیگزاگ در تیرچه پیش تنیده: در این نوع تیرچه با توجه به نیروی پیش تنیدگی موجود در قطعه، مقاومت برشی بسیار بالا می باشد
و در دهانه های کوتاه نیازی به این میلگرد نمی باشد ، اما در دهانه های بلندتر از 7.5 از میلگرد های عرضی یا زیگزاگ در دو سر تیرچه استفاده می شود.
جهت عمل آوری تیرچه پیش تنیده بهترین روش ، عمل آوری با بخار می باشد، در این روش بتن پس از چند ساعت که حالت خمیری خود را از دست داد،
با رطوبت 100 % دما به صورت ملایم بالا رفته و تا 70 درجه سانتی گراد افزایش می یابد، به مدت 15 الی 48 ساعت بسته به دمای محیط در این دما و رطوبت بتن تیرچه پیش تنیده عمل آوری میشود و تا رسیدن بتن به 70% مقاومت 28 روزه نمونه بتنی که C35 می باشد ادامه می یابد پس از رسیدن به این مقاومت دما به صورت پله ای کاهش می یابد و به دمای محیط میرسد. علت این موضوع جلوگیری از وارد شدن شوک به بتن در اثر کاهش دمای سریع می باشد.
بهترین و بزرگترین تولید کننده تیرچه پیش تنیده در کشور، شرکت تیرچه پیش تنیده ایران با نام حقوقی صنایع بتن پیش تنیده ایران می باشد.
این مجموعه دارای 4 کارخانه در سطح ایران است.
استان البرز – کارخانه تیرچه پیش تنیده اشتهارد صنایع بتن پیش تنیده ایران
استان کرمان- کارخانه تیرچه پیش تنیده رفسنجان صنایع بتن پیش تنیده آتی بام
استان اردبیل – کارخانه تیرچه پیش تنیده اردبیل صنایع بتن پیش تنیده ارس بام
استان گیلان-کارخانه تیرچه پیش تنیده رشت صنایع بتن پیش تنیده گیل بام
در این کارخانه ها از دستگاه اکسترودر وایلر آلمان مدل 2019 استفاده میشود، و بالا ترین کیفیت ممکن ارائه میگردد.
قیمت تیرچه پیش تنیده بستگی به تعداد وایر و طول و بارگذاری تیرچه دارد در ادامه لیست قیمت مسکونی تیرچه پیش تنیده را مشاهده کنید.
طول 1 الی 3.9 متر تیرچه پیش تنیده 3 وایره، بهای واحد 98/000 تومان به ازای هر متر طول
طول 4 الی 5.4 متر تیرچه پیش تنیده 3 وایره، بهای واحد 102/000 تومان به ازای هر متر طول
طول 5.5 الی 6.4 متر تیرچه پیش تنیده 4 وایره، بهای واحد 125/000 تومان به ازای هر متر طول
طول 6.5 الی 7.4 متر تیرچه پیش تنیده 5 وایره، بهای واحد 164/000 تومان به ازای هر متر طول
طول 7.5 الی 8 متر تیرچه پیش تنیده 6 وایره، بهای واحد 194/000 تومان به ازای هر متر طول
طول 8 الی 8.4 متر تیرچه پیش تنیده 6 وایره، بهای واحد 217/000 تومان به ازای هر متر طول
طول 8.5 الی 9.9 متر تیرچه پیش تنیده 7 وایره، بهای واحد 234/000 تومان به ازای هر متر طول
طول 10 الی 11 متر تیرچه پیش تنیده 7 وایره، بهای واحد 246/000 تومان به ازای هر متر طول
طول 11.1 الی 12 متر تیرچه پیش تنیده 7 وایره، بهای واحد 253/000 تومان به ازای هر متر طول
آخرین به روز رسانی 17 بهمن 1403
تیرچه پیش تنیده تا دهانه 12 متر طول قابل اجرا می باشد. تا دهانه 9.4 به صورت تک تیرچه اجرا میشود.
در تیرچه پیش تنیده با توجه به مقاومت برشی بالای تیرچه و صلبیت آن تا دهانه 11 متر نیازی به اجرای اوتکا نمی باشد
ولی در صورت نیاز به اجرا از این لینک مطالعه کنید.
بر اساس محاسبات طول میلگرد ممان منفی 1/5 طول دهانه آزاد می باشد به صورت مثال در دهانه 10 متری طول میلگرد ممان منفی از بر تکیه گاه
2 متر می باشد. سایز میلگرد ممان منفی بر اساس محاسبات تعیین میشود به صورت معمول میلگرد 10 در دهانه های زیر 6 متر و میلگرد 12 برای
دهانه های بلندتر مورد مصرف قرار میگیرد.
ضوابط میلگرد حرارتی در تمامی تیرچه ها یکسان می باشد مطابق با آبا ، بیشترین فواصل شبکه میلگرد حرارتی 25 الی 35 سانتی متر می باشد.
مطابق با نشریه 543 و نشریه 82 فواصل جک و شمع زیر تیرچه پیش تنیده هر 3 متر طول و تیرچه های پاشنه بتنی 1.2 می باشد.
مطابق با نشریه 543 و نشریه 82 فواصل جک و شمع زیر تیرچه پیش تنیده هر 3 متر طول و تیرچه های پاشنه بتنی 1.2 می باشد.
کلاف میانی در تیرچه پیش تنیده نیز مشابه تیرچه پاشنه بتنی اجرا میشود اما با توجه به جان بتنی تیرچه پیش تنیده جایگذاری میلگرد ها متفاوت می باشد
بله، تیرچه پیش تنیده نسبت به سایر تیرچه ها 30 الی 50 درصد ارزانتر می باشد.
این صرفه اقتصادی به دو شکل مستقیم و غیر مستقیم است.
1- به صورت مستقیم هزینه خرید تیرچه پیش تنیده کمتر از تیرچه پاشنه بتنی می باشد برای مثال یک تیرچه 5 متری پیش تنیده
500 هزار تومان می بایست هزینه کرد، و این مبلغ در تیرچه پاشنه بتنی خرپایی حداقل 750 هزار تومان می باشد.
2-به صورت غیر مستقیم : تیرچه پیش تنیده در هر صد متر مربع ، 2 متر مکعب بتن ریزی را کاهش میدهد.
تعداد جک و شمع در تیرچه پیش تنیده 60 درصد کاهش می یابد.
میلگرد اوتکا در تیرچه پیش تنیده ضروری نمی باشد.
دارای 5 تیپ اصلی است، 3 وایره ، 4 وایره، 5 وایره، 6 وایره و 7 وایره است.
تعداد وایر و مقاومت بتن و ارتفاع ها در تیپ های مختلف متفاوت می باشد و مدت زمان عمل آوری هم بر اساس تیپ اختصاصی انجام میشود.
میزان کشش پی سی وایر ها در تیرچه پیش تنیده به دو عامل اصلی نوع بارگذاری و طول تیرچه بستگی دارد مطابق با آیین نامه میزان کشش 65% الی 80 % مقاومت کششی فولاد پیش تنیدگی می باشد. میزان کشش در مقدار پیش خیز و خیر نهایی قطعه تاثیر مستقیم دارد.
خیز منفی در تیرچه پاشنه بتنی به صورت دستی و توسط جک صلیبی ها حین اجرا انجام میشود اما در تیرچه پیش تنیده خیز منفی توسط کابل های پیش تنیده که پس از به مقاومت رسیدن بتن آزاد میشوند داخل قطعه به وجود می آید و نیازی به اجرای خیز منفی توسط آرماتور بند نمی باشد.

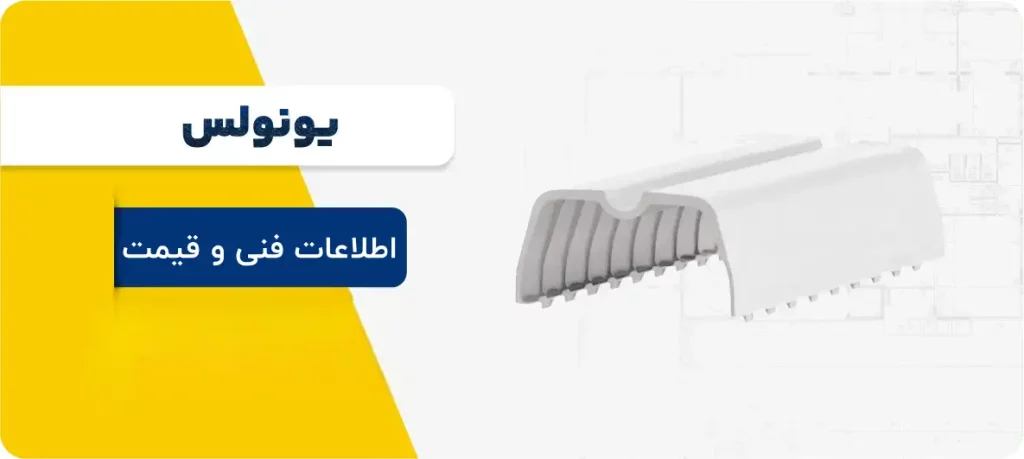

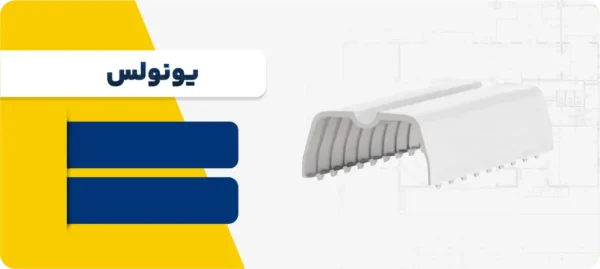

یک قالب پلاستیکی با ابعاد طول 100 * عرض 46 * ارتفاع 25 سانتی متر می باشد.
قالب پلاستیکی یونولس جایگزین یونولیت های سقفی و انواع بلوک از جمله سیمانی و سفالی می باشد که ما بین تیرچه ها اجرا میشوند.
قالب های یونولس با استفاده از مواد اولیه تازه(غیر آسیابی) به رنگ سفید تولید میشود لذا حداقل 50 سقف میتوان از آن استفاده کرد، این قالب دارای 14 ماه گارانتی تعویض می باشد.
قیمت قالب + 3 عدد قید فلزی 600 هزار تومان می باشد.
هزینه درپوش که در دو سر تیر و در قسمت های کلاف میانی 120 هزار تومان می باشد.
با توجه به تغییرات مواد اولیه پتروشیمی قیمت ها به روز می باشد.
تاریخ به روز رسانی قیمت 23/11/1403
قالب یونولس 50 بار مصرف می باشد و یونولیت یکبار مصرف جهت مقایسه قیمت یک نمونه پروژه فرضی را بررسی خواهیم کرد.
پروژه ای به متراژ 350 متر مربع در 8 سقف (پس از کسر دال و راه پله و آسانسور) را در نظر میگیریم، در صورت خرید یونولس 490 عدد باید یونولس تهیه کنیم،
و در صورت خرید یونولیت میبایست 1960 عدد یونولیت تهیه شود.
قیمت قالب یونولس : 294 میلیون تومان
قیمت یونولیت با وزن معمولی 1.2 کیلوگرمی: 313 میلیون تومان
در این پروژه 8 سقفی قیمت خرید یونولس به نسبت یونولیت کمی پایین تر است اما نکته اصلی این موضوع می باشد که یونولس 50 بار مصرف می باشد
و پس از این پروژه 42 سقف دیگر کاربرد خواهد داشت که با احتساب سرانگشتی در 5 پروژه دیگر با همین متراژ قابل استفاده است.
با توجه به موضوع فوق : 5 پروژه *313= مبلغ یک میلیارد و پانصد میلیون تومان آورده یونولس برای کارفرما خواهد بود.
قالب های یونولس به روش تزریق پلاستیک با دستگاه تزریق 1850 تن تولید میگردد. فرمولاسیون تولید قالب های یونولس بسیار مهم است و ترکیبی از پلی اتلین سبک و سنگین بعلاوه درصد مشخصی افزودنی می باشد تا این قالب ها فشار بتن ریزی و بار مرده حین بتن ریزی را تحمل کنند و پس از بتن ریزی می بایست دارای انعطاف مناسبی باشند تا از سقف خارج شود.
روش اجرای قالب یونولس هیچ تفاوتی با یونولیت ندارد و پس از جایگذاری تیرچه ها ما بین آن ها قرار گرفته و نیازی به زیر سازی مازادی نیز ندارد.
قالب یونولس دارای نشیمن 1.5 سانتی متری جهت قرار گرفتن روی پاشنه تیرچه می باشد، ابتدا سه قید فلزی در قسمت ابتدا، انتها و وسط قالب قرار گرفته
سپس روی پاشنه تیرچه ها قرار گرفته، پس از بتن ریزی ابتدا سه قید فلزی خارج شده و سپس از سقف خارج میشود.
در هر خاور حدودا 300 الی 350 عدد قالب یونولس میتوان ارسال کرد. این مقدار برای یونولیت 180 عدد می باشد.
قالب های یونولس به صورت ستاره ای داخل هم قرار میگیرد و در محل پروژه فضای بسیار کمی را اشغال میکند.
قالب یونولس با همه انواع تیرچه، از جمله پیش تنیده، پاشنه بتنی، کرومیت و… قابل اجرا می باشد.
قالب یونولس با همه انواع تیرچه، از جمله پیش تنیده، پاشنه بتنی، کرومیت و… قابل اجرا می باشد.
بسته به محل پروژه و شرایط دمایی بین 3 الی 6 روز پس از بتن ریزی میتوان قالب ها را از سقف خارج نمود.
قالب های یونولس را میتوان به وسیله اره یا مینی فرز برش داد و در قطعات کوچک تر مورد مصرف قرار داده شوند.
یونولیت بسیار اشتعال پذیر می باشد و با موچک ترین شعله امکان آتش سوزی را دارد و این موضوع در حمل و دپو در محل نیز امکان پذیر می باشد،
قالب های یونولس چون به صورت موقت اجرا میشوند و پس از بتن ریزی از سقف خارج میشوند. در حین دپو و حمل به دلیل جنس قالب اشتعال پذیر نمی باشد.

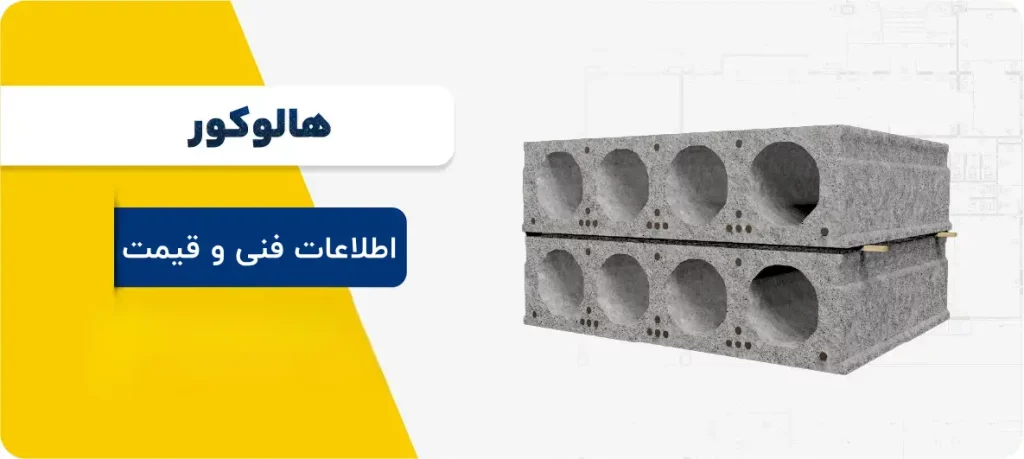

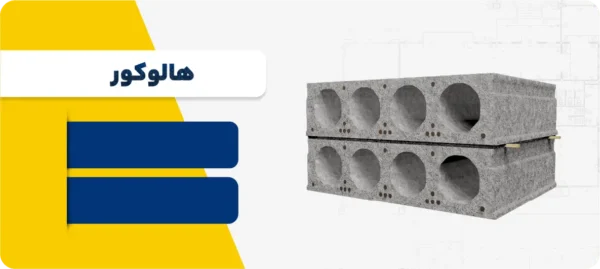

هالوکور یک دال یا سقف پیش تنیده پیش ساخته مجوف می باشد که با استفاده از pc strand ، پی سی استرند فولاد مخصوص پیش تنیدگی و بتن با مقاومت بالا تولید میشود.
عرض هالوکور 120 سانتی متر
ضخامت های هالوکور : 15-20-25-32 سانتی متر می باشد.
طول هالوکور بسته به سفارش از 1 متر طول الی 14 متر قابل تولید می باشد.
بروش تولید هالوکور به صورت استاندارد تولید به روش اکستوردر می باشد در این روش ابتدا پی سی استرندها توسط جک های کالیبره شده به میزان 65 الی 80 % کشیده شده سپس بتن تولید شده توسط بچینگ با مقاومت فشاری 28 روزه C35 توسط پاکت به روی دستگاه حمل شده ، دستگاه اکسترودر به وسیله ویبره بتن خشک و بدون اسلامپ را فشرده میکند.
پس از بتن ریزی هالوکور به وسیله بخار و حرارت ناشی از آن به مدت 24 الی 48 ساعت عمل آوری میشود. پس از به مقاومت رسیدن بتن و تست نمونه های مکعبی، کابل های فولادی پیش تنیده رها سازی میشود و نیروی پیش تنیدگی به داخل قطعه وارد میشود.
قیمت هالوکور بسته به طول ، ضخامت و بارگذاری طراحی متفاوت می باشد و این اختلاف قیمت مستقیما به تعداد کابل های فولادی بستگی دارد.
در ادامه قیمت هالوکور برای دهانه های مختلف با بارگذاری عادی اعلام میگردد.
قیمت هالوکور ضخامت 15 سانتی متر: محدوده قیمتی 1/300/000 الی 1/700/000 تومان به ازای هر متر مربع می باشد.
قیمت هالوکور ضخامت 20 سانتی متر : محدوده قیمتی 1/700/000 الی 2/200/000 تومان به ازای هر متر مربع می باشد.
قیمت هالوکور ضخامت 25 سانتی متر : محدوده قیمتی 2/300/000 الی 2/600/000 تومان به ازای هر متر مربع می باشد.
قیمت هالوکور ضخامت 32 سانتی متر : محدوده قیمتی 2/300/000 الی 3/600/000 تومان به ازای هر متر مربع می باشد.
آخرین به روز رسانی قیمت 23/11/1403
با توجه به نوسان قیمت در بازار فولاد و مواد اولیه جهت استعلام قیمت تماس حاصل فرمائید.
اجرای هالوکور بسته به نظر طراح هم میتوان به صورت گیردار و هم به صورت مفصل اجرا شود و لزوما نیازی به اتصال با تیر بتنی یا فلزی ندارد.
در روش اتصال به صورت مفصل : هالوکور ها در کنار هم روی تکیه گاه حداقل 15 سانتی متری قرار گرفته و سپس بسته به نیاز شبکه حرارتی اجرا شده و بتن ریزی 5 سانتی متری انجام میشود.
در صورت اتصال به صورت گیر دار: در تیر بتنی ، قسمت انتهایی تیر تا لبه قالب آویز بتن ریزی میشود و تیر بتنی می بایست به شکل L باشد، پس از قرار گیر هالوکورها قسمت بالای تیر و روی هالوکور ها باهم بتن ریزی میشود. در تیر فلزی هالوکور ها روی بال پایینی و چسبیده به جان قرار گرفته و سپس روی تیر فلزی و هالوکور بتن ریزی انجام میشود.
این نوع کابل متشکل از چند رشته پی سی وایر می باشد که به صورت یک کابل واحد شکل گرفته است، مقاومت کششی این نوع فولاد 1850 Mpa می باشد. مقاطع پر مصرف 1/8 اینچ- 1/2 اینچ- 3/8 اینچ و پی سی وایر 5 میلی متر می باشد.
